Encontrando a raiz de uma função: método das secantes


O cálculo da raiz de uma função, isto é, o valor de $x$ tal que $f(x) = 0$ pode ser calculado pelo método de Newton-Raphson:
$$ x_{n+1} = x_n - \frac{f(x_n)}{f'(x_n)} $$
Como o cálculo da derivada da função ($f'(x)$) pode ser trabalhoso ou difícil de calcular, em seu lugar pode ser usado uma aproximação numérica, como, por exemplo, a diferença dividida regressiva:
$$ f'(x_n) = \frac{f(x_{n-1}) - f(x_n)}{x_{n-1} - x_n}$$
que leva ao método da secante:
$$ x_{n+1} = x_n - \frac{f(x_n)(x_{n-1} - x_n)}{f(x_{n-1}) - f(x_n)} $$
Entretanto, a derivada de uma função também pode ser aproximada por:
$$ f'(x_n) = \frac{f(x_n+h)-f(x_n)}{h} $$
ou ainda
$$ f'(x_n) = \frac{f(x_n+h)-f(x_n-h)}{2h} $$
onde $h$ é um valor pequeno, por exemplo: $h = 10^{-3}$. O código Scilab abaixo mostra uma comparação entre essas formas de implementar o método da secante para o cálculo do zero da função $x e^{-x/2} - x^2/2$ que está entre $1,1$ e $1,2$.

Código:


function ff=fco(x)  // função
    ff = x.*exp(-x/2) - x.*x/2;
endfunction

function ffd=dfco(x)   // derivada da função
    h = 1e-6;
    ffd = exp(-x/2) - 0.5*x.*exp(-x/2) - x;
endfunction

clc;

t = 0:0.01:1.5;
y1 = t.*exp(-t/2);
y2 = t.*t/2;
y3 = dfco(t);
close; plot(t,y1,t,y2,t,y1-y2,t,y3); xgrid;

erromax = 1e-16;

disp(' **** Secante: ');
erro = 1;
h = 1e-3;
t1 = 1.2;
t2 = 1.1;
k = 1;
while abs(erro) > erromax
    dff = fco(t1) - fco(t2);
    erro = fco(t2)*(t1 - t2)/dff;
    t1 = t2;
    t2 = t2 - erro;
    disp([k, t2, erro]);
    k = k + 1;
    if k>10 then erro = 0; end;
end

disp('  *****  Secante d1:');

erro = 1;
h = 1e-3;
t = 1.1
k = 1;
while abs(erro) > erromax
    dff = (fco(t+h) - fco(t))/(h);
    erro = fco(t)/dff;
    t = t - erro;
    disp([k, t, erro]);
    k = k + 1;
    if k>10 then erro = 0; end;
end

disp('  ***** Secante d2:');

erro = 1;
h = 1e-3;
t = 1.1
k = 1;
while abs(erro) > erromax
    dff = (fco(t+h) - fco(t-h))/(2*h);
    erro = fco(t)/dff;
    t = t - erro;
    disp([k, t, erro]);
    k = k + 1;
    if k>10 then erro = 0; end;
end

disp(' *****  Newton:');

erro = 1;
h = 1e-3;
t = 1.1
k = 1;
while abs(erro) > erromax
    dff = dfco(t);
    erro = fco(t)/dff;
    t = t - erro;
    disp([k, t, erro]);
    k = k + 1;
    if k>10 then erro = 0; end;
end


Resultados:

**** Secante:
   1.   1.1325514  -0.0325514
   2.   1.1343352  -0.0017838
   3.   1.1342865   0.0000487
   4.   1.1342866  -6.681D-08
   5.   1.1342866  -2.568D-12
   6.   1.1342866   0.

   *****  Secante d1:
   1.   1.135246  -0.035246
   2.   1.1342881   0.000958
   3.   1.1342866   0.0000015
   4.   1.1342866   1.173D-09
   5.   1.1342866   9.277D-13
   6.   1.1342866   8.737D-16
   7.   1.1342866   0.

   ***** Secante d2:
   1.   1.1352758  -0.0352758
   2.   1.1342874   0.0009884
   3.   1.1342866   0.0000008
   4.   1.1342866   4.226D-13
   5.   1.1342866   0.

  *****  Newton:
   1.   1.1352758  -0.0352758
   2.   1.1342874   0.0009884
   3.   1.1342866   0.0000008
   4.   1.1342866   4.727D-13
   5.   1.1342866   0.


Conclusão.

Para este exemplo, o método da secante usando a aproximação da derivada $f'(x) = (f(x+h) - f(x-h))/(2h)$ (método d2) é tão rápido quanto o método de Newton. Já o método da secante usando a aproximação $f'(x) = (f(x+h) - f(x))/h$ (método d1) foi o mais lento. Se o passo $h$ usado fosse maior ($h = 10^{-2}$, por exemplo), o método d1 seria ainda mais lento.

quinta-feira, 18 de maio de 2017

A Lanterna de Diógenes:é possível encontrar um político honesto?!

Por Jean-Léon Gérôme - Museu de Arte Walters: Home page  Info about artwork, Domínio público, https://commons.wikimedia.org/w/index.php?curid=323523


Tudo indica que o atual presidente Michel Temer irá renunciar muito em breve, talvez ainda hoje às 16h. Já vai tarde. Esse não vai deixar a menor saudade. Hoje, temos um congresso fraco, onde os interesses particulares se sobrepõem aos interesses coletivos. Os grandes grupos econômicos compram fatias de poder, um grande lamaçal envolve a política brasileira, especialmente em Brasília.

Se Diógenes de Sinope (ver aqui), filósofo grego conterrâneo de Alexandre, o Grande, estivesse por essas paragens, talvez desistisse de andar com sua lanterna em plena luz do dia procurando um homem honesto. Político honesto ele muito dificilmente encontraria. Talvez, algum político fizesse a proposta de comprar a sua companhia para fazer propaganda enganosa. Provavelmente Diógenes iria preferir a companhia de cães pulguentos.

A frase de Machado de Assis- "Apaguemos a lanterna de Diógenes; achei um homem." - reverbera estranhamente otimista. Essa lanterna precisa brilhar mais que nunca.

segunda-feira, 15 de maio de 2017

Oscilador por deslocamento de fase - simulação usando o LTspice IV


Um circuito oscilador é um circuito eletrônico capaz de gerar um sinal (aproximadamente) periódico (senoidal, onda quadrada ou outro formato) na saída tendo apenas alimentação DC. Existem várias topologias possíveis para se construir um oscilador. Em geral, são necessários, indutores e capacitores ou capacitores e um cristal de quartzo, mas alguns osciladores usam apenas uma rede RC, como é o caso do oscilador por deslocamento de fase. Mais informações sobre osciladores - ver aqui.

A ideia básica de um oscilador por deslocamento de fase é mostrada na figura abaixo:


A rede RC desloca o sinal de saída de tal forma que ele realimenta o amplificador com a fase exata necessária para manter a oscilação. Para $C_1 = C_ 2 = C_3$ e $R_1 = R_2 = R_3$, a frequência de oscilação é dada aproximadamente por:
$$ f_{osc} = \frac{1}{2\pi\sqrt{6RC}}$$
O ganho do amplificador deve ser tal que compense a atenuação gerada pela rede RC. O circuito abaixo foi simulado no LTspice IV:


A seguinte saída for obtida:


É fácil perceber que existe uma distorção no sinal gerado. O uso do comando FFT permite analisar os harmônicos gerados:


Esse tipo de oscilador é mais indicado para gerar sinais (aproximadamente) senoidais em baixas frequências.

sexta-feira, 12 de maio de 2017

Resposta ao impulso: simulação usando LTspice IV


Considerando que o software já foi devidamente instalado, a simulação de um circuito pode ser feita em 3 passos "simples":
  • desenho do circuito e ajuste dos parâmetros dos componentes;
  • configuração da fonte, caso uma fonte de tensão impulsiva;
  • configuração do modo transiente.
Os componentes estão no menu "Edit":


Desenho do circuito. Depois de inserir os componentes é necessário ajustar os seus valores e ligá-los (linha azul):


Para transformar a fonte de tensão em uma fonte impulsiva (pulso de grande amplitude e curta duração, ex: 10.000 Volts, 0,1 ms) é necessário editar o componente, opção "avançado":



Configuração do transitório:


Resposta ao transitório (depois de selecionado o nó "V(n002)":



Esses dados podem ser exportados para um arquivo texto:


Para esse sistema, equação diferencial que liga a fonte de tensão de entrada e a tensão no capacitor é dada por:
$$(D^2 + \frac{2}{3}D + 2) v(t) = \frac{2}{3} D p(t)$$
A solução analítica é:
$$v(t) = \frac{2}{3} e^{-t/3} cos(\frac{\sqrt{17}t}{3}) u(t)$$.
Uma comparação entre a curva teórica e simulada (já incluído o atraso de 0,1 s) pode ser vista na figura abaixo:


O simulador leva em conta algumas características físicas dos componentes que não são incluídas na análise puramente teórica. Sobre a análise de transiente:

.TRAN -- Perform a Nonlinear Transient Analysis

Perform a transient analysis. This is the most direct simulation of a circuit. It basically computes what happens when the circuit is powered up. Test signals are often applied as independent sources.

Syntax: .TRAN [Tstart [dTmax]] [modifiers]
             .TRAN [modifiers]

The first form is the traditional .tran SPICE command. Tstep is the plotting increment for the waveforms but is also used as an initial step-size guess. LTspice uses waveform compression, so this parameter is of little value and can be omitted or set to zero. Tstop is the duration of the simulation. Transient analyses always start at time equal to zero. However, if Tstart is specified, the waveform data between zero and Tstart is not saved. This is a means of managing the size of waveform files by allowing startup transients to be ignored. The final parameter dTmax, is the maximum time step to take while integrating the circuit equations. If Tstart or dTmax is specified, Tstep must be specified.

quarta-feira, 10 de maio de 2017

Softwares para simulação de circuitos elétricos/eletrônicos

LTspice IV - simulando uma fonte CC com diodo zener.

Existem vários softwares que podem ser usados para simular um circuito elétrico ou eletrônico. O site http://www.electronics-lab.com apresenta uma lista bem completa desses softwares. Aqui, vamos destacar alguns deles. Ficaram de fora os "Demo" e que simulam "apenas" circuitos digitais.
  • On-line:

Java Circuit Simulator
Author : Paul Falstad
Licence Type : Freeware
Descrição : This is an electronic circuit simulator. When the applet starts up you will see an animated schematic of a simple LRC circuit. The green color indicates positive voltage. The gray color indicates ground. A red color indicates negative voltage. The moving yellow dots indicate current.

EveryCircuit
Author : MuseMaze, Inc.
Website : http://everycircuit.com
Licence Type : Demo
Descrição : EveryCircuit is an easy to use, highly interactive circuit simulator and schematic capture tool. Real-time circuit simulation, interactivity, and dynamic visualization make it a must have application for professionals and academia. EveryCircuit user community has collaboratively created the largest searchable library of circuit designs. EveryCircuit app runs online in Chrome browser and on mobile phones and tablets, enabling you to capture design ideas and learn electronics on the go.

Digi-Key
Author : DigiKey
Website : http://www.digikey.com/schemeit/
Licence Type : Freeware
Descrição : Scheme-it is an online schematic and diagramming tool that allows you to create and share technical layouts using your web browser. The tool includes a full set of schematic symbols for building electrical circuits as well as an integrated Digi-Key catalog that supports the insertion of product images and product photos into your designs.


  •   Freeware:

EasyEDA
Author : EasyEDA
Website : https://www.easyeda.com

Descrição : Do schematic capture, Spice simulation, PCB Layout online for free, then order high quality PCBs. EasyEDA: the one stop design shop for your electronics projects.


Universal Circuit Simulator
Author : Qucs team
Website : http://qucs.sourceforge.net

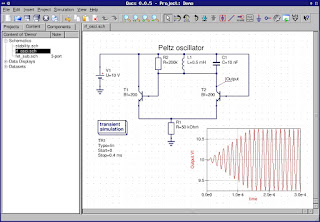

Descrição : Qucs is a circuit simulator with graphical user interface. The software aims to support all kinds of circuit simulation types, e.g. DC, AC, S-parameter, Transient, Noise and Harmonic Balance analysis. Pure digital simulations are also supported.
